電流接觸器的按紐接法，(380和220)電動機通過接觸器直接啟動(交流接觸器的自鎖接法)

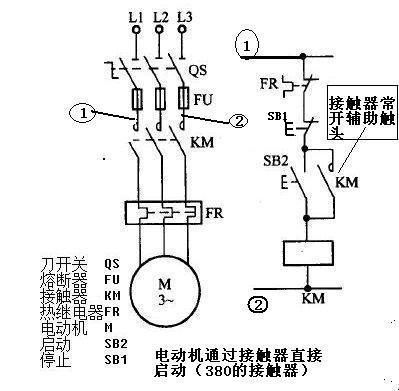

　　電流接觸器是個很有意思的東西， 如果他的控制線圈是380的，那么他是火線進，另一根火線出，就是控制線圈的端子A1連接B相(或者上圖中的①)，另一邊是 A相電(或者上圖中的②)—停止按紐—啟動按紐— 控制線圈端子A2 用一根線串起來，(然后在啟動按紐兩側拉出2根線來.分別接接觸器的2個常開接頭)如圖 注：都是單股銅線

　　而在220的接觸器中，線圈的2個端子就簡單， 火線進，零線出， 把(三相電中的B相)改為零線或者地線就可以了

　　不要問我，為什么380的線圈火線進，火線出，為什么不接火， 我不電工，我不知道，但是3個師傅都是這么接的，沒錯

　　至于輸入和輸出怎么接 ，不用我教你了吧

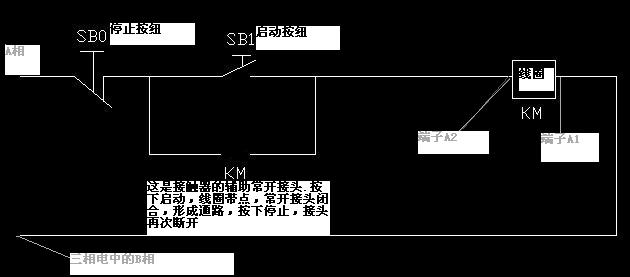

　　交流接觸器的自鎖 就是第2張圖，按下啟動按鈕，接觸器線圈帶電，KM常開變成閉合狀態， 啟動按鈕復位后，KM常開接頭依然是閉合狀態....直到按下停止按鈕.線圈斷電.“KM常開”才會斷開.......
